先說三個重點
錫石重砂分離交鑰匙工廠是處理沖積型、殘積型和海濱型錫砂礦的完整選礦設施，采用LSTK模式交付，總包方對工程總價、交付周期和投產指標負全責。錫石比重高達6.8到7.1，與石英脈石（比重2.65）形成巨大密度差，重力選礦是回收錫石的最經濟有效手段。完整的交鑰匙工廠采用“篩分分級—跳汰機粗選—螺旋溜槽掃選—搖床精選—細泥回收”的聯合重選流程，日處理原礦500到5000噸，最終錫精礦品位Sn≥60%，綜合回收率75%到85%。工廠從設計、制造、海運、安裝到調試交付，整個周期8到14個月。針對錫石性脆易過粉碎的特點，工廠設計貫徹“能收早收、階段磨礦階段選別”的原則，最大限度減少錫石在流程中的過粉碎損失。
錫石（SnO?）是所有錫礦物中唯一具有工業價值的礦物。它的物理特性決定了選礦方法——比重極大（6.8到7.1），重力選礦是最經濟、最有效的回收手段。但錫石同時有另一個特性——性脆（莫氏硬度6到7，但韌性極差），在破碎和磨礦過程中極易產生過粉碎。一旦錫石碎到-0.074毫米以下，常規重選設備的回收效率就急劇下降。
砂礦型錫石（沖積砂礦、殘積砂礦）原礦中錫石品位通常只有0.1%到0.5%，且與石英砂、黏土、礫石混合在一起。海濱型錫砂礦還含有鋯英石、鈦鐵礦、金紅石等重礦物，分離難度更大。每處理100噸原礦，有價值的部分通常不到半噸。
交鑰匙工廠的專門設計正是針對這些特點。重選流程的每個環節都圍繞“大處理量拋尾”和“減少過粉碎”兩個目標展開。階段磨礦階段選別的工藝路線，確保錫石在解離后第一時間被回收，避免在流程中反復受沖擊進一步細化。
交鑰匙工廠的設計從選礦試驗開始。選礦試驗的完成度直接決定工廠設計的可靠性，也是LSTK合同中工藝指標能否兌現的技術基礎。
原礦性質分析是第一步。包括礦石類型（沖積型、殘積型、海濱型）、錫石品位（Sn%）、粒度分布（篩析）、含泥量、含水率、伴生礦物種類和含量（鋯英石、鈦鐵礦、獨居石等）。砂礦中錫石通常已充分單體解離，不需要破碎和磨礦，但篩分和脫泥是必需的。
重選條件試驗確定各段重選設備的最佳操作參數。跳汰機試驗確定沖程、沖次和床層厚度。螺旋溜槽試驗確定給礦濃度、給礦量和截取位置。搖床試驗確定沖程、沖次、床面坡度和沖洗水量。細泥回收試驗確定離心選礦機或礦泥搖床的最佳參數。
全流程連選試驗是對設計方案的綜合驗證。將各段設備按設計流程串聯運行，在連續給料的條件下測試工藝指標（精礦品位、回收率、產能、尾礦品位）。連選試驗的數據作為工廠設計的依據，也作為L(zhǎng)STK合同中工藝指標考核的基準。
交鑰匙工廠的原礦準備系統涵蓋從原礦受料、洗礦篩分到脫泥分級的全部環節。
對于沖積型錫砂礦，原礦含泥量高、含水率大，通常采用水力開采或挖掘機開采。原礦受料斗設置格柵（間隙50到100毫米），攔阻大塊礫石和雜物。受料斗下方設板式給料機或振動給料機，將原礦均勻送入洗礦系統。
圓筒洗礦機是處理高含泥沖積砂礦的標準設備。筒體長度7到9米、直徑1.5到2.5米，筒內設揚料板和高壓噴水管。原礦在筒內被不斷抄起、摔落，配合高壓水沖刷，黏土團聚體被徹底打散。洗礦后的礦漿濃度約25%到35%，進入振動篩。

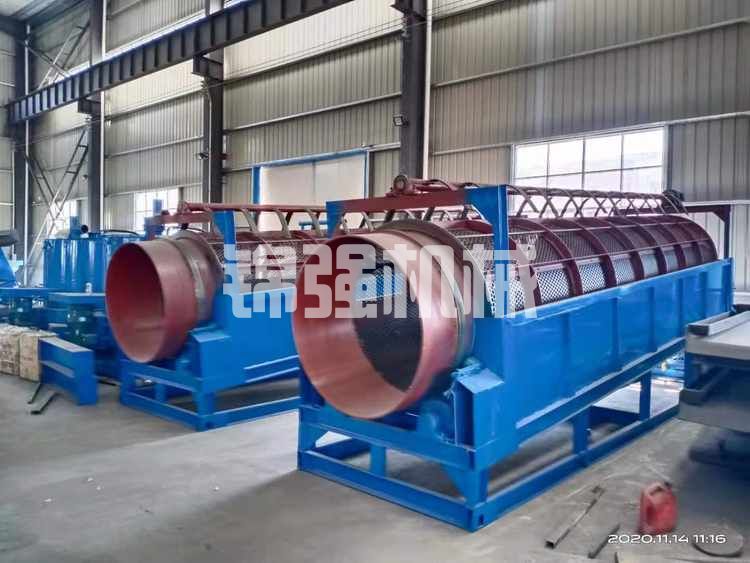

振動篩（圓筒篩或直線篩）完成粗粒篩分，篩孔通常選用2到5毫米。篩上物（礫石、卵石）經洗礦后作為建材出售或排入尾礦。篩下物（-2到-5毫米）進入脫泥系統。篩分效率應達到90%以上，篩孔堵塞率控制在5%以下。
水力旋流器組完成脫泥和分級。第一級旋流器（直徑350到500毫米）去除-0.045毫米的細泥，脫泥效率應達到85%以上。第二級旋流器（直徑150到250毫米）對底流做進一步分級，將物料分成+0.5毫米粗粒和-0.5毫米細粒兩個部分，分別進入不同的重選設備。
對于殘積型或海濱型錫砂礦，原礦中礫石含量較低、含泥量中等，洗礦強度可以適當降低。可以采用單級圓筒洗礦機加振動篩的配置，省去第二級旋流器。
+0.5毫米的粗粒物料進入跳汰機回收。跳汰機是粗粒錫石回收最有效的設備，一段跳汰機粗選就能把錫品位從0.1%到0.3%提升到3%到8%，拋除85%到90%的尾礦。
鋸齒波跳汰機是目前處理錫砂礦的主流機型。水流上升速度快、下降速度慢，這種波形對高比重粗粒錫石的回收效率最高。單臺寬度1.5米的鋸齒波跳汰機處理量20到30噸/小時，對+0.5毫米粒級錫石的回收率可達85%到92%。
跳汰機的配置通常采用“一粗一掃”兩段。粗選跳汰產出粗精礦（錫品位3%到8%），掃選跳汰處理粗選尾礦（回收率再提高3到5個百分點）。掃選精礦返回粗選或作為中礦單獨處理，掃選尾礦含錫量低于0.05%，可以直接排尾。
跳汰機的操作參數根據礦石特性現場調整。給礦粒度上限控制在設備允許的最大粒徑以內。床層厚度和密度通過觀察床層顏色和排料量判斷——床層顏色變深說明錫石在富集，應適當加大排料量。沖次通常每分鐘120到160次，沖程10到18毫米。
粗粒跳汰精礦（錫品位3%到8%）進入精選系統做進一步提純。粗粒跳汰尾礦含錫低于0.05%，排入尾礦庫。

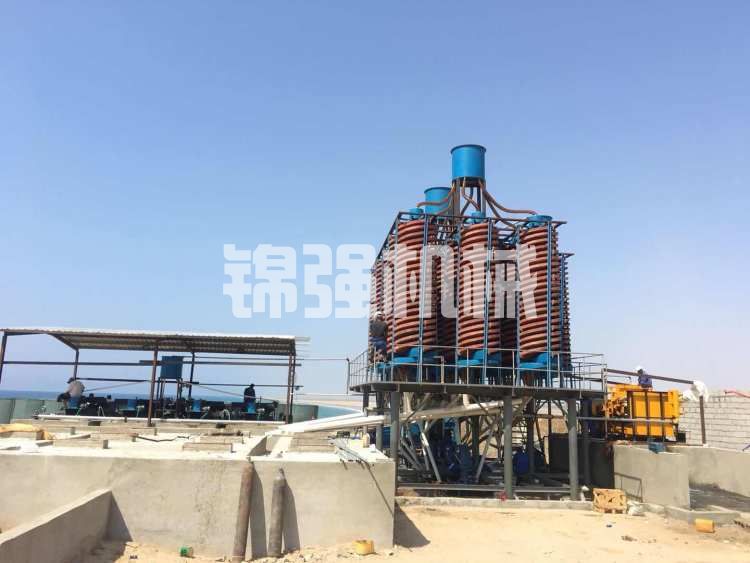

-0.5+0.1毫米的中粒物料進入螺旋溜槽系統回收。這個粒級范圍是錫砂礦中錫石最集中的部分，也是螺旋溜槽發揮最佳效果的區間。

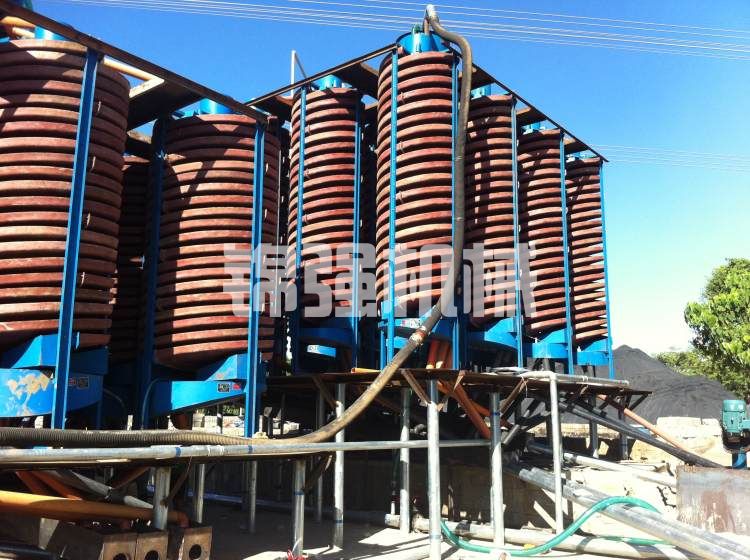

螺旋溜槽采用“一粗一掃一精”三段配置。粗選螺旋產出粗精礦（錫品位2%到5%）、中礦和尾礦。掃選螺旋處理粗選尾礦，回收流失的錫石。精選螺旋處理粗選精礦，將錫品位提升至6%到10%。
單臺螺旋溜槽處理量1.5到2.5噸/小時，一個中粒回收系統配置幾十臺到上百臺并聯運行。螺旋溜槽不耗電、無運動部件，運營成本極低。聚氨酯槽面通常6到12個月更換一次。
螺旋溜槽的給礦濃度控制在25%到35%，濃度過低錫石沉降不充分，濃度過高物料堆積影響分選。給礦粒度必須控制在合格范圍，大于1毫米的粗粒會讓螺旋跳槽。給礦中細泥含量應低于8%，細泥過高會在槽面形成黏性糊層。
螺旋粗精礦（錫品位6%到10%）進入搖床精選系統。螺旋中礦返回粗選或進入單獨的中礦處理系統。螺旋尾礦含錫量0.05%到0.1%，如果錫石損失較高，可以增加掃選螺旋或進入細泥回收系統。
-0.1+0.03毫米的細粒物料進入搖床系統回收。搖床是這個粒級范圍分選精度最高的設備，富集比可達15到30倍。
6-S搖床是標準機型，單臺處理量0.5到1.5噸/小時。一段搖床可以將錫品位從3%到5%提升到30%到40%。二段搖床將品位提升到55%到60%以上。搖床通常采用“一精一掃”配置——精選搖床產出最終精礦，掃選搖床處理精選尾礦回收流失的錫石。
搖床的操作需要經驗。給礦濃度控制在20%到30%。沖次根據物料粒度調整，細粒物料沖次宜高（每分鐘280到320次）、沖程宜?。?到12毫米）。床面坡度0.5到2.5度，細粒時坡度宜大。沖洗水量影響分帶清晰程度——水量過大精礦帶變窄、回收率下降，水量過小尾礦帶不干凈、精礦品位受影響。
搖床床面上形成清晰的分帶之后，通過精礦切割位置的控制在品位和回收率之間做取舍。切割位置向尾礦端移動，精礦品位提高但回收率下降；切割位置向精礦端移動，回收率提高但品位下降。
搖床精礦（錫品位55%到60%）進入精礦脫水系統。搖床中礦返回再選或進入單獨的中礦搖床系統。搖床尾礦含錫量0.1%到0.3%，進入細泥回收系統或直接排尾。
-0.03毫米的礦泥中錫石含量雖然不高（通常占總錫量的5%到15%），但如果不回收，綜合回收率就要損失幾個百分點。細泥回收系統的價值就是把這部分損失降到最低。
離心選礦機是細泥回收最有效的設備。高速旋轉產生的離心力（50到100倍重力）大大強化了細粒錫石的沉降速度。一臺離心選礦機對-0.03毫米粒級的回收率可達60%到75%。
細泥回收系統通常采用離心選礦機粗選加礦泥搖床精選的組合。離心機產出粗精礦（錫品位3%到8%），礦泥搖床將品位提升到30%到40%，再與主流程的精礦合并進入最終精選系統。
礦泥搖床的尾礦含錫量0.05%到0.1%，可以作為最終尾礦排出。礦泥搖床的中礦返回再選。
各段位的粗精礦合并后，錫品位通常在40%到50%。要提升到60%以上的最終產品品位，需要經過搖床再選和磁選除雜。
搖床再選是精選段的核心。各段粗精礦進入搖床后，進一步將殘留的石英、長石等輕質脈石剔除。經過一段搖床再選，品位可提升至55%到58%，經過二段搖床再選，品位可達60%到65%。
磁選除雜用于去除伴生的磁性礦物。錫石是非磁性礦物，而鈦鐵礦、磁鐵礦、石榴石等伴生礦物具有磁性。干式強磁選機（場強1.2到1.5特斯拉）可以將錫石與磁性礦物分離，進一步提升錫精礦品位。對于含鋯英石、金紅石等非磁性伴生礦物的礦石，搖床再選的分選精度已經足夠，不需要磁選。
精選系統的操作控制直接影響最終精礦品位和回收率。搖床精礦切割位置的調整、磁選場強的設定，每個參數都需要根據給礦性質的變化及時調整。最終錫精礦品位Sn≥60%，含雜質（Fe、As、Bi等）符合冶煉廠標準。
精選段產出的錫精礦是礦漿形態，含水率30%到40%。經過濃密機濃縮、壓濾機或陶瓷過濾機脫水和烘干機干燥后，進入產品包裝環節。
濃密機將礦漿濃度從20%提升到55%到60%。壓濾機將含水率降至8%到10%。對于海運出口的精礦，建議增加烘干機將含水率降至1%以下，防止運輸過程中精礦結塊和包裝破損。
錫精礦按品位分級包裝。標準包裝為25公斤編織袋內襯塑料袋，或1噸集裝袋。產品附帶品位檢測報告和批次追溯信息。對于高品位錫精礦（Sn≥65%），通常采用防潮包裝并用木箱加固，防止運輸過程中包裝破損造成品位損失。
尾礦處理是交鑰匙工廠中不可忽視的環保設施。選礦過程中產生的尾礦包括跳汰尾礦、螺旋尾礦、搖床尾礦和細泥尾礦，尾礦漿濃度約25%到35%。
尾礦漿經濃密機濃縮后送入尾礦庫。濃密機溢流水返回生產系統循環使用，水資源循環利用率應達到85%以上。尾礦庫的設計和建設符合當?shù)丨h(huán)保法規，包括防滲襯里、滲濾液收集系統和洪水溢流設施。
對于含錫極低的尾礦（一般低于0.05%），尾礦庫的安全運行是礦山閉坑后環境管理的重點。HDPE防滲膜是防滲的標準材料。尾礦庫的服務期限應覆蓋礦山生產期加閉坑后的維護期。
交鑰匙工廠的EPC實施從設計、采購、制造、海運、安裝到調試交付，整個周期8到14個月。
設計階段完成工藝流程圖、設備布置圖、土建施工圖、電氣控制系統圖等全套設計文件。設計輸入來自選礦試驗報告和地質勘探報告，設計輸出符合合同約定的工藝指標和工程質量標準。
采購階段完成全部設備和材料的采購。長周期設備（如大型搖床組、磁選機、烘干機）的采購周期4到8個月，需要提前下單。設備制造過程的監造和出廠檢驗確保設備質量。
海運階段完成設備從制造廠到項目現場的運輸。大型設備需要集裝箱或散貨船運輸，海運周期通常4到6周。設備到港后的清關和內陸運輸需要提前規劃，避免設備在港口長期滯留。
安裝階段完成設備安裝、管線連接和電氣控制系統調試。設備安裝精度（水平度、同軸度、標高）需滿足設備安裝規范要求。管線連接（礦漿管道、清水管道、壓縮空氣管道）需做壓力試驗和密封性檢查。
調試階段完成空載調試、帶料調試和試生產?？蛰d調試驗證設備運行是否正常（電機轉向、軸承溫度、振動值）。帶料調試驗證流程是否暢通（物料在各設備之間的流動是否順暢、有無堵料和溢料）。試生產驗證工藝指標是否達標（精礦品位、回收率、產能、能耗）。
選礦試驗的完備性決定工廠設計是否可靠。 沒有全流程連選試驗的設計方案，工藝指標缺乏驗證基礎，LSTK合同中的考核條款也難以執行。建議在EPC合同簽訂前完成完整的選礦試驗，包括原礦性質分析、重選條件試驗和全流程連選試驗。
錫石的過粉碎風險要求在流程設計中預留應對措施。 錫石性脆，在運輸、篩分、泵送過程中都可能產生過粉碎。階段磨礦階段選別的工藝路線只能在磨礦環節控制過粉碎，但無法控制其他環節。建議在流程設計中增加細泥回收系統，即使產生部分過粉碎，也能通過離心選礦機回收。
尾礦庫的選址和環保審批是項目能否開工的前置條件。 尾礦庫的選址、設計、環評和批復都需要時間，這部分工作不能等到工廠建設完成后再做。建議在EPC合同簽訂后就啟動尾礦庫的選址和環評工作。
操作人員的培訓要提前安排。 搖床的操作比較依賴經驗，離心選礦機的參數調節也需要熟練度。建議在設備調試階段就讓業主操作人員參與，在試生產期間完成系統培訓。配備自動切礦裝置和自動控制系統可以降低對人工經驗的依賴。
錫石重砂分離交鑰匙工廠不是設備的簡單拼裝。從原礦到錫精礦，中間跨越了篩分、洗礦、脫泥、跳汰、螺旋、搖床、離心、磁選、脫水等多個環節，每個環節都有它的工藝參數和設備匹配邏輯。選型的時候，先搞清楚原礦的錫品位、粒度分布、含泥量和伴生礦物組成，再?zèng)Q定交鑰匙工廠的具體配置。這些基礎數據拿不準，交鑰匙方案做得再好也是白搭。
把原礦的工藝礦物學數據、處理規模和產品要求發過來，我們可以幫你做一個初步的錫石重砂分離交鑰匙工廠方案。
