金紅石和鋯英砂是海濱砂礦中最有價值的一對礦物組合。金紅石是鈦的主要來源之一，鋯英砂是鋯的唯一商業礦物。但問題在于，這兩種礦物在重選和磁選階段幾乎分不開。

重選：金紅石密度4.2-4.3，鋯英砂密度4.6-4.7，差距只有0.4。螺旋溜槽和搖床能把石英（密度2.6）甩掉，但分不開金紅石和鋯英砂。

磁選：金紅石和鋯英砂都是非磁性或弱磁性，普通磁選機對兩者都無反應。

到了這一步，混合精礦中TiO?和ZrO?的品位各在20-40%左右。再往下走，只有一條路：電選。

高壓電選機利用的是導電性差異。金紅石是半導體（電阻率10?-10? Ω·cm），鋯英砂是絕緣體（電阻率>1011 Ω·cm）。差值超過1萬倍，在強電場中兩者的運動軌跡截然不同。電選就是靠這個區別，把這對“孿生兄弟”徹底分開。

電選機內部發生了什么：導電與不導電的兩條路

高壓電選機的核心結構是一個接地的旋轉輥筒，上方布置電暈電極和靜電極。分選過程分三步：

第一步：礦粒帶電。物料從振動給料斗均勻落到輥筒表面，進入電暈放電區。電暈電極產生大量負離子，吸附到所有礦粒表面，使金紅石和鋯英砂都帶上負電荷。

第二步：導體快速放電。金紅石是導體，電荷通過接地的輥筒迅速流失。一旦電荷消失，電場對它的吸附力歸零，金紅石在離心力和重力作用下從輥筒前部被“甩”出去，落入導體產品區。

第三步：絕緣體被刷落。鋯英砂是絕緣體，電荷無法通過輥筒導走，持續被吸附在輥筒表面。隨輥筒轉到后方，脫離電場區域后，由毛刷將其刷落，落入非導體產品區。

中礦？那些表面污染或連生體，導電性介于兩者之間，放電不完全也不會永久吸附，落在中間區域，返回再選。

這就是電選的底層邏輯。沒有化學反應，沒有藥劑，純粹物理分離。

兩種主流機型：雙輥電選機是絕對主力

高壓電選機主要有兩種結構形式，性能和應用場景差異明顯。

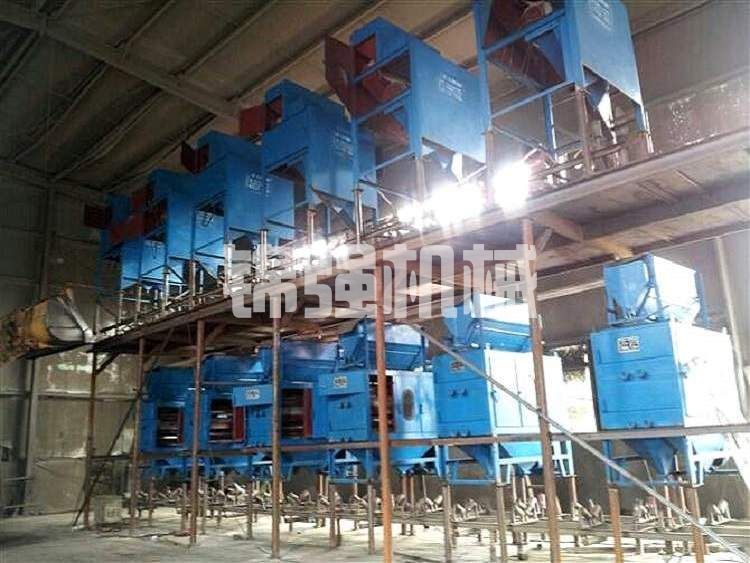

雙輥電選機的優勢在于處理量大、分選精度高、可多臺串聯形成生產線。國內外海濱砂礦選廠的主流配置都是雙輥電選機?；“迨诫娺x機更適合處理細粒級或實驗室規模，工業生產中已較少單獨使用。

雙輥電選機的關鍵參數：輥筒直徑通常為120-220mm，輥筒長度800-2000mm。輥筒轉速0-500r/min無級可調，電壓0-60kV連續可調。電暈電極與輥筒間距50-80mm，靜電極與輥筒間距30-50mm。

工藝位置：電選永遠在最后

在金紅石/鋯英砂選礦流程中，電選不是第一步，也不是第二步，而是最后一步。完整的工藝鏈條是：

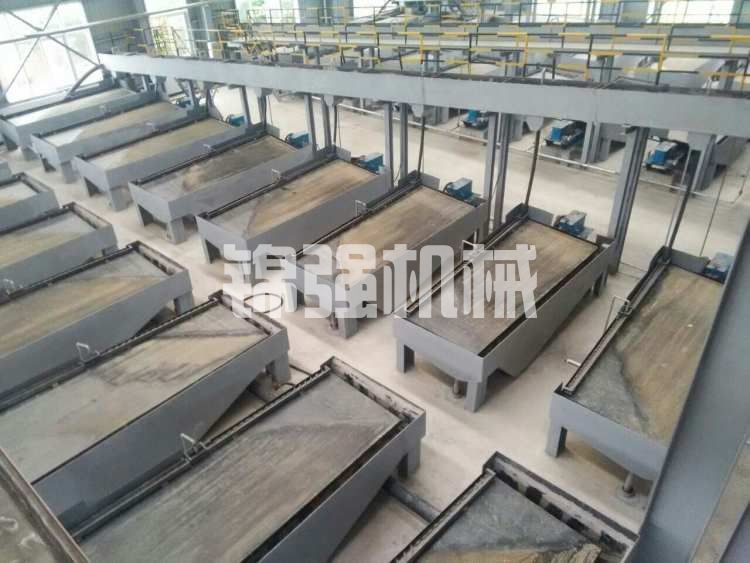

原礦（海濱砂礦）→ 篩分分級 → 螺旋溜槽重選（拋尾）→ 搖床精選（進一步富集）→ 永磁輥式磁選機（除鈦鐵礦等強磁性礦物）→ 干燥加熱 → 高壓電選（分離金紅石和鋯英砂）→ 金紅石精礦 + 鋯英砂精礦

為什么電選必須放在最后？因為電選對給礦的純度要求極高。如果前面重選和磁選沒做好，給礦中混有大量石英或鈦鐵礦，電選機無法同時處理三種礦物。石英會混入鋯英砂產品，鈦鐵礦會混入金紅石產品。

典型數據：重選+磁選后的混合精礦，TiO?+ZrO?合計品位應在80%以上，其中金紅石和鋯英砂的比例接近1:1。這樣的給礦進入電選，才能產出合格產品。如果合計品位低于60%，說明前面工序有缺陷，需要返回重做。

成敗的關鍵：加熱、布料、電壓

高壓電選機操作門檻不低，三個參數直接決定分選效果。

第一，加熱溫度。

礦物表面吸附的水分是一層導電膜，會讓絕緣的鋯英砂表面也具有一定導電性，導致其無法吸附在輥筒上，直接混入金紅石產品。這就是為什么電選前必須加熱。

工業要求：給礦溫度40-60℃，表面含水率低于1%。加熱方式采用電熱管或紅外加熱，在給料斗和輥筒表面同時加熱。溫度低于40℃，鋯英砂含水率高，分選不清；溫度高于70℃，對設備密封和操作安全有影響，且能耗升高。

第二，均勻布料。

物料必須呈單層薄層狀覆蓋在輥筒表面。布料太厚，下層礦粒接觸不到電場，直接掉落成為中礦；布料太薄，處理量下降，不經濟。

解決方案：采用振動給料斗+毛刷勻料裝置，調整給料斗開口和振動頻率，使物料沿輥筒全長均勻分布。目測標準：輥筒表面可見礦粒均勻覆蓋，但能隱約看到輥筒底色。

第三，電壓和轉速匹配。

電壓越高，電暈放電越強，導體和非導體的軌跡差異越大。但電壓過高會導致電暈不穩定、產生火花，甚至擊穿絕緣。常規工作電壓30-45kV。

輥筒轉速影響離心力大小。轉速越高，導體被甩出的傾向越大，但非導體也可能因離心力過大提前脫落。通常轉速100-300r/min，具體根據給礦粒度和礦物導電性差異調整。規律：細粒用低轉速，粗粒用高轉速；導電性差異大的礦物可用高轉速提高處理量。

現場常見問題及解決辦法

問題一：金紅石產品中混有大量鋯英砂

原因通常是給礦加熱不足，鋯英砂表面含水，導電性增加，未被吸附而混入導體產品?；蛘唠妷哼^低，電場力不足以讓鋯英砂牢固吸附。

解決辦法：檢查加熱裝置，測量給礦溫度是否達到50℃以上；適當提高電壓（不超過55kV），同時降低輥筒轉速，增加非導體在輥筒上的停留時間。

問題二：鋯英砂產品中混有金紅石

原因是金紅石放電不徹底，沒有從輥筒前部甩出，而是被帶到后方與鋯英砂一起被刷落?？赡芤驗檩佂厕D速太低、離心力不夠，或者電壓過高導致電暈區過寬、金紅石被二次充電。

解決辦法：適當提高輥筒轉速（增加20-30r/min），同時降低電壓2-3kV。檢查靜電極的位置是否過于靠前，調整電極角度。

問題三：給礦粘輥嚴重，輥筒表面很快被覆蓋一層細泥

原因是給礦中含有少量超細粒（<0.074mm）或礦物表面未洗凈。細粒在電場中容易吸附在輥筒上不易脫落，影響后續分選。

解決辦法：在電選前增加篩分或脫泥工序，控制-0.1mm粒級含量不超過5%。定期停車用毛刷或刮刀清理輥筒表面。

設備配置與投資：一臺機能賺回來多少

以日處理50噸混合精礦（重選磁選后的產品）的金紅石-鋯英砂分選車間為例：

設備配置：2臺雙輥高壓電選機（φ220×1500）串聯，外加一臺給料加熱裝置和一臺振動給料機。設備投資約25-35萬元（含加熱系統）。

運行成本：電耗約8-12度/噸給礦，加熱能耗另計（約15-20度/噸），人工維護等雜費約5-8元/噸。噸礦總運行成本約25-35元。

產出價值：混合精礦中金紅石和鋯英砂各占40%左右。電選后得到金紅石精礦（TiO?>90%，回收率約75%）和鋯英砂精礦（ZrO?>65%，回收率約85%）。按市場價，混合精礦價值約2000-2500元/噸，分離后金紅石精礦價值6000-8000元/噸，鋯英砂精礦價值4000-5000元/噸。綜合產品價值提升至3500-4500元/噸?？鄢\行成本，每噸凈增效益約1000-1500元。

日處理50噸，年運行300天，年增效益1500-2250萬元。一套電選機組的投資，半個月到一個月就能收回。

三句必記的話

第一句：重選磁選分不開的，電選來解決。金紅石和鋯英砂的密度、磁性太接近，只有導電性差異足夠大，電選是唯一出路。

第二句：加熱不夠白費電。鋯英砂表面一有水，就跟金紅石一樣“導電”，電選機就瞎了。加熱到50℃以上是底線。

第三句：電壓轉速布料，三樣調好一樣不能少。電選不是按個按鈕就能跑好的，需要根據給礦粒度和礦物比例現場微調。

【關于本文】
文中所有技術參數、處理量數據、回收率和投資估算均為行業典型范圍值，綜合自多個海濱砂礦選廠實際運行數據及設備廠商技術規范。不同來源的金紅石和鋯英砂在表面狀態、粒度組成、連生關系上存在差異，具體設備選型和操作參數應以礦樣電選試驗結果為準。建議在設備采購前，委托有條件的實驗室進行高壓電選驗證試驗。
