鉻礦選礦廠技術升級改造：花小錢讓老廠多活五年，多賺一倍

核心結論

很多選廠不是不能生產了，是效率低了、成本高了、指標跟不上市場了。設備沒壞，但回收率只有65%，精礦品位卡在41%，尾礦品位還在10%以上。這些問題的根源不是設備老，是流程老、技術老。

技術升級改造不意味著拆掉重建。換一套控制系統、加一段掃選、調整磨礦分級，這些小手術就能讓老廠煥發第二春。投資回收期往往不到一年。

這篇文章把鉻礦選礦廠技術升級改造的診斷方法、改造方向、投入產出、實施步驟拆開講。適合那些不想大拆大建、想把現有資產盤活的選廠老板。

先說三個重點

大多數老選廠存在5-15%的回收率提升空間和1-3個百分點的品位提升空間，這些潛力不需要買新設備，靠流程優化和局部改造就能挖出來。鉻礦選礦廠技術升級改造的投資回收期通常在6-18個月，比分頭采購新建線快得多。技術升級改造的核心原則是“動小手術治大病”，能用流程優化解決的就不加設備，能用局部改造解決的就不換整線。

什么情況需要技術升級改造

先看看你的選廠有沒有下面這些癥狀。

回收率癥狀：尾礦Cr?O?品位高于8-10%，肉眼看著尾礦顏色還發黑，同行同樣礦石回收率比你高5個點以上。

精礦品位癥狀：精礦品位一直卡在42%以下，客戶嫌品位低壓價，精礦里能明顯看到脈石顆粒。

產能癥狀：設備不少開，產量就是上不去，球磨機經常“脹肚”或者空砸，分級溢流跑粗嚴重。

成本癥狀：噸礦電費比行業平均水平高20%以上，鋼球消耗大，襯板換得勤，水耗高、循環水利用率低。

自動化癥狀：關鍵作業靠人工經驗操作，指標波動大，沒有在線檢測手段，數據靠手寫報表。

停產風險：環保不達標被限期整改，設備老化和安全隱患多。

如果你中了三條以上，技術升級改造能幫你解決問題。你不需要拆掉重建，在現有基礎上做精準改造就行。

第一步：升級改造前的診斷

動手改之前，先搞清楚問題在哪。不做診斷就改造，跟不做體檢就開刀一樣危險。

流程考查

在全流程關鍵點取樣，通常取10-15個點：原礦、破碎產品、磨機給礦、分級溢流、分級返砂、粗選精礦和尾礦、掃選精礦和尾礦、精選精礦和尾礦、最終精礦、最終尾礦、中礦各返回點。每個樣品做品位分析和粒度分析。

通過這些數據，畫出當前的數質量流程圖和礦漿流程圖。你能清楚地看到金屬走到哪了、在哪損失的、中礦在系統里循環了幾次。

瓶頸識別

磨礦分級瓶頸：分級溢流細度不夠或者過磨嚴重，分級效率低于50%，球磨機經常脹肚。重選瓶頸：螺旋溜槽分帶不清，尾礦品位高，精礦品位上不去。中礦循環瓶頸：中礦返回量太大，占用了大量設備能力，中礦品位在循環中累積。脫水瓶頸：精礦水分降不下來，尾礦濃度太低。

原因分析

設備參數問題：螺旋溜槽螺距不匹配礦石粒級，分級機葉片磨損嚴重，襯板型號不對。流程結構問題：中礦返回點不合理，選別段數不夠，掃選能力不足。操作管理問題：給礦不穩定，參數不調整，操作工不熟練。

升級改造的主要方向

根據診斷結果，改造的方向通常從以下五個方向中選擇。每個選廠的問題不一樣，針對性改。

方向一：磨礦分級系統改造

磨礦細度是回收率的基礎。磨不夠，鉻鐵礦沒解離，重選收不回來。磨過細，產生次生泥，干擾分選。

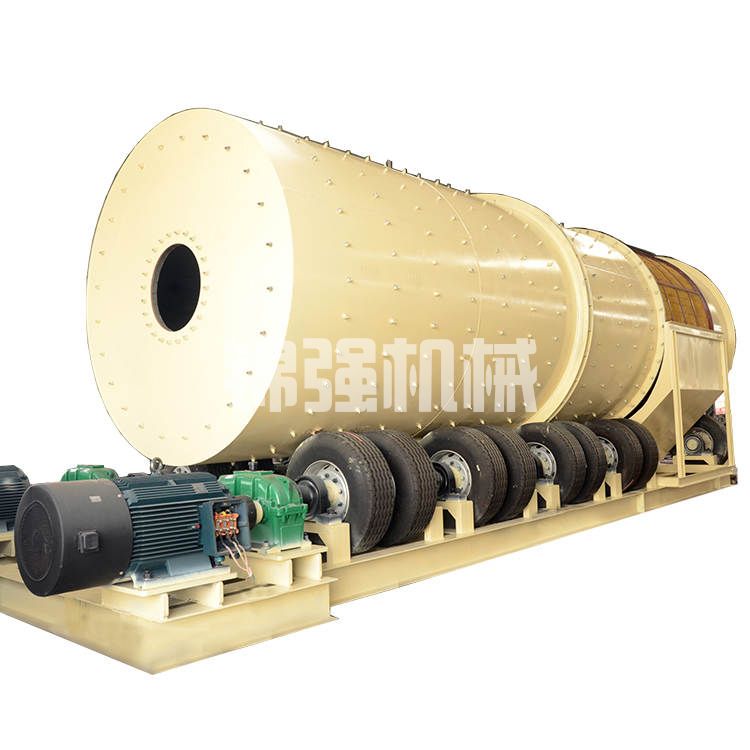

改造措施：更換高效旋流器替代老式螺旋分級機，分級效率從40-50%提升到65-75%，溢流細度更穩定。調整鋼球配比和補加制度，處理粗粒礦加大球比例，處理細粒礦加小球比例，磨機襯板換高鉻合金材質延長壽命。加裝變頻器控制磨機轉速，根據給礦量自動調節。同時增加旋流器給礦泵的變頻控制，穩定給礦壓力和濃度。

預期效果：磨礦細度提高5-10個百分點，單位電耗降低10-15%，球耗降低10-20%。

方向二：重選流程改造

重選是鉻礦選別的核心，也是最值得優化的地方。

改造措施：增加掃選段，在粗選尾礦后面加一段掃選螺旋溜槽，把粗選尾礦再過一遍。掃選精礦返回粗選或單獨處理。增加精選段，粗精礦品位低時加一段精選，用螺旋溜槽或搖床提品位。水量和濃度穩定化改造，增加緩沖攪拌槽和自動補水閥，穩定給礦濃度在30-35%。換用更適合的螺旋溜槽，粗粒礦用大螺距750-900mm，細粒礦用小螺距600-750mm。

預期效果：回收率提升5-12個百分點，精礦品位提升1-3個百分點。

方向三：中礦處理改造

中礦是回收率的放大器。循環不當，損失會被放大。

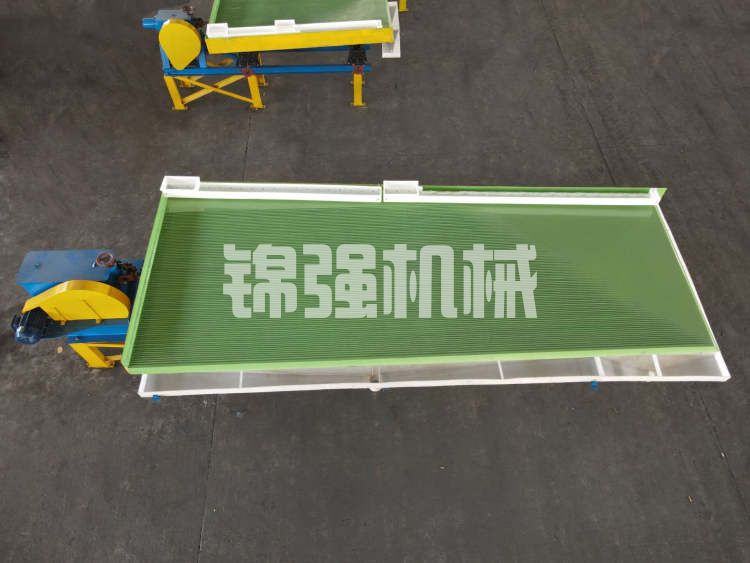

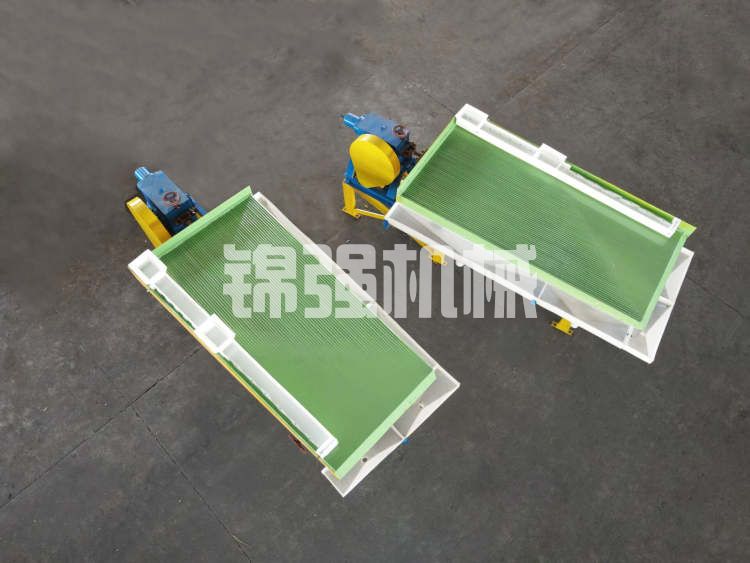

改造措施：中礦單獨處理，增加一臺小搖床或小型螺旋溜槽，專門處理中礦。精礦進最終精礦，尾礦直接拋棄，不再返回主流程干擾。如果場地受限，至少做到限制中礦循環次數。設定中礦最多返回兩次，超過的直接進尾礦。

預期效果：回收率提升2-5個百分點，中礦循環量減少30-50%。

方向四：脫水系統改造

精礦水分高，運費和扣款都吃虧。尾礦濃度低，回水率低，尾礦庫壓力大。

改造措施：精礦脫水方面，在過濾機前增加濃縮機，底流濃度提到45-50%，過濾機效率翻倍。板框壓濾機替代老式圓盤過濾機，濾餅水分從18-20%降到13-15%。尾礦脫水方面，尾礦干排改造，增加濃密機和板框壓濾機，尾礦含水率降到15-20%，實現干堆。

預期效果：精礦水分降低3-5個百分點，回水率提高到90%以上，尾礦庫壽命延長一倍。

方向五：自動化改造

人工操作的最大問題是“因人而異”。換個班，參數全變，指標跟著波動。

改造措施：給礦量自動控制，通過皮帶秤和變頻器自動調節給料速度。濃度和密度在線檢測，在關鍵點安裝濃度計和密度計，數據進中控室。液位自動控制，攪拌槽和緩沖池的液位自動調節。數據采集和報表，自動生成生產報表，減少人工記錄誤差。

預期效果：操作人員減少30-50%，指標穩定性大幅提升，處理量提升5-10%。

不同規模選廠的改造策略

小型選廠，日處理100-300噸

這類選廠設備基礎尚可，主要問題是流程不完善和管理粗放。推薦投入資金20-50萬。改造內容：增加掃選段和精選段，中礦單獨處理，增加緩沖攪拌槽穩定給礦，同時強化操作培訓。預期回收率提升5-10個百分點，投資回收期3-6個月。

中型選廠，日處理300-800噸

這類選廠已經有一定規模，但存在明顯的技術瓶頸。推薦投入資金50-150萬。改造內容：磨礦分級系統換旋流器，鋼球配比優化，重選流程全面優化加掃選和精選，中礦單獨處理，脫水系統升級濃縮和過濾，自動化和儀表投入。預期回收率提升8-12個百分點，投資回收期6-12個月。

大型選廠，日處理800噸以上

這類選廠通常流程比較完整，但細粒損失和自動化水平是短板。推薦投入資金150-400萬。改造內容：增加細粒回收系統，用旋流器分級加細泥搖床或離心機回收-0.074mm粒級。尾礦干排改造，實現尾礦干堆和高效回水。DCS自動化升級，實現全流程集控。浮選-磁選聯合延伸，含伴生元素的項目增加回收工序。預期綜合回收率提升5-8個百分點，投資回收期12-18個月。

改造投入產出算賬

以日處理300噸的中型選廠為例，算一筆賬。

現狀

原礦品位18%，日處理300噸，年運行300天，年產原礦9萬噸。回收率70%，精礦品位42%。年產精礦約9萬×18%×70%÷42%=2.7萬噸。精礦價格按1000元/噸計，年產值2700萬。尾礦品位11%，尾礦中Cr?O?損失量9萬×18%×(1-70%)=4860噸。

改造方案

投入80萬。改造內容包括磨礦分級換旋流器、增加掃選段、中礦單獨處理、給礦濃度自動化。

改造后

回收率78%，提升8個百分點。精礦品位44%，提升2個百分點。年產精礦約9萬×18%×78%÷44%=2.87萬噸，比改造前多1700噸。新增產值1700×1000=170萬。精礦品位提升每噸多賣50元，2.87萬噸×50=143.5萬。年新增效益合計約313.5萬。投資回收期80萬÷313.5萬≈3個月。

投入80萬，三個月回本，剩下九個月多賺的錢全是純利。這就是技術升級改造的賬。

一個完整的改造案例

云南某鉻礦選廠，日處理200噸，原礦品位16%。改造前的問題很典型：磨礦細度-0.074mm僅占55%，鉻鐵礦解離不充分。螺旋溜槽只有粗選，沒有掃選和精選，尾礦品位一直在11-12%。中礦直接返回粗選，循環量占粗選給礦的18%，干擾嚴重。精礦品位卡在41%上不去。

診斷過程

流程考查后發現，磨礦分級效率低，旋流器分級效率只有42%。重選段一段粗選直接出精礦和尾礦，沒有掃選和精選。中礦在系統里循環3-4次，每次循環損失約2%。

改造方案

磨礦段：更換高效旋流器組，分級效率從42%提到68%。重選段：增加掃選和精選段，形成粗-掃-精三段流程。中礦段：中礦不再返回粗選，增設一臺小搖床單獨處理。給礦段：增加緩沖攪拌槽和自動補水，穩定給礦濃度。

改造結果

磨礦細度從55%提到71%，旋流器分級效率68%。尾礦品位從11.5%降到8.2%，回收率從67%升到78%。精礦品位從41%升到44%。年處理6萬噸原礦，多產精礦約1800噸，多創收約180萬。改造投資45萬，不到4個月回本。

改造項目實施步驟

技術升級改造不需要像新建項目那樣漫長的周期。通常從診斷到交付只需要2-4個月。

第一步：現場診斷，1-2周

派工程師到現場做流程考查和取樣化驗，出《工藝診斷報告》，給出改造建議和預期效果評估。

第二步：方案設計，1-2周

根據診斷結果做改造方案設計，包括設備清單、圖紙、預算和工期。雙方確認方案，簽約。

第三步：設備采購與制作，3-5周

關鍵設備下單生產，非標件現場制作或者工廠預制。

第四步：現場施工，2-4周

停產施工或者局部停產，利用檢修時間窗口進行改造。設備拆除、安裝、管道改路。

第五步：調試與培訓，1-2周

帶料調試，參數優化，操作工培訓。驗收后交付生產。

技術升級改造的誤區

誤區一：舍不得停產

覺得停產一天損失好幾萬，拖著不改。結果一年下來每天損失更大。正確做法是算賬：停產改造損失vs不改的長期損失。大多數情況后者更大。

誤區二：只改設備不改流程

買了一臺新設備回來，流程還是老流程，效果出不來。正確做法是先理流程，再配設備。

誤區三：改完沒人會調

改造完了，操作工不會用新設備、不會調新參數，效果打折扣。正確做法是把培訓納入改造合同。

誤區四：追求“一步到位”

一次性把所有能改的都改了，投入大、停產長、風險高。正確做法是分步實施，先改投入產出比最高的項目。

總結

鉻礦選礦廠技術升級改造，核心是“把老廠的潛力挖出來”。不拆不建，動小手術治大病。大多數選廠通過流程優化和局部改造，回收率能提高5-12個百分點，精礦品位能提高1-3個百分點，投資回收期6-12個月。

改造的順序建議是：先磨礦，確保解離度達標。再重選，增加掃選和精選段。再管中礦，減少無效循環。最后上自動化，穩定指標降人工。

與其每天看著尾礦品位心疼、月底算賬覺得不賺錢，不如花兩三個月做一次升級改造。這筆賬，值得算。
