砂錫礦與脈錫礦的最大區別在于：礦石已經風化破碎，錫石以單體顆粒形式存在于松散砂土中。聽起來比脈礦好選，但實際上砂錫礦有自己的難題——礦泥含量極高、錫石粒度極細、粘性粘土包裹錫石。
處理砂錫礦，第一步不是選礦，而是“解離”。洗礦、篩分、脫泥這三道預處理工序的質量，直接決定了后續重選的效果。這三者與重選段的一體化設計，是砂錫礦選礦廠能否盈利的分水嶺。
本文從砂錫礦的礦石特性出發，系統講解洗礦、篩分、脫泥、重選四個環節的設計邏輯、設備選型和銜接要點，并提供年處理量100-300萬立方米的兩種典型配置方案。
砂錫礦的選礦難度不亞于脈礦，只是難點不同。
礦泥含量極高
砂錫礦中-0.074mm細泥含量通常在30-60%，高者可達70%。這些礦泥以高嶺土、蒙脫石等粘土礦物為主，遇水膨脹，形成高粘度礦漿。
膠結包裹嚴重
粘土膠結物將錫石顆粒包裹其中。不徹底分散，錫石無法暴露，重選設備根本回收不到。
錫石粒度細且分布寬
砂錫礦中的錫石粒度從幾毫米到幾微米都有，常見主粒級在0.1-0.5mm，但-0.038mm微細粒錫石往往占金屬量的20-40%。
這三個難題指向同一個解決方案：先徹底分散礦泥，再分級后按粒級重選。這就是一體化設計的核心思路。
一體化設計不是簡單地把洗礦、篩分、脫泥、重選四段設備串聯起來。真正的“一體化”體現在三點：
礦漿自流：各作業之間的高差設計讓礦漿依靠重力流動，減少砂泵輸送
分級對應：篩分和脫泥產出的不同粒級，直接進入對應的重選設備
水系統整合：洗礦水、脫泥水、重選水循環使用，控制外排水量
典型的砂錫礦一體化工藝流程：
原礦（含粘土和礫石）→ 洗礦（擦洗機或槽式洗礦機）→ 篩分（圓筒篩或振動篩）→ 脫泥（旋流器或脫泥斗）→ 分級重選（粗粒跳汰、細粒螺旋溜槽、微細粒離心機或搖床）→ 尾礦
下面逐段拆解每個環節的設計要點。
砂錫礦進入選廠的第一道工序就是洗礦。洗礦的核心目標是：將錫石從粘土膠結物中徹底釋放出來。
常用洗礦設備對比
| 設備類型 | 處理能力(m3/h) | 分散強度 | 適合條件 | 單位功耗 |
|---|---|---|---|---|
| 圓筒洗礦機 | 80-200 | 中等 | 粘土含量<30% | 較低 |
| 槽式洗礦機（雙軸） | 50-120 | 強 | 粘土含量30-50% | 中等 |
| 擦洗機（立式） | 30-60 | 極強 | 高粘性粘土、膠結嚴重 | 較高 |
選型建議：

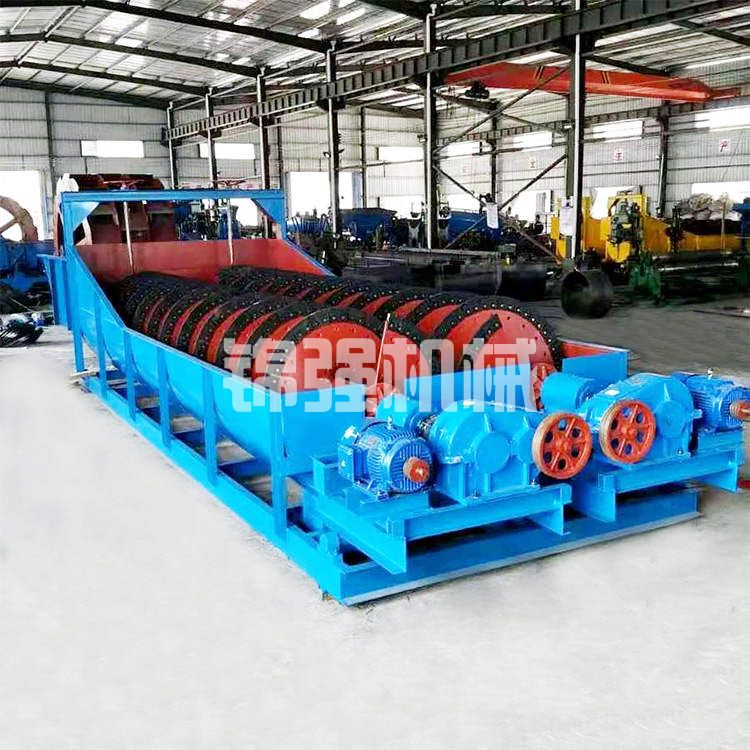

粘土含量低于30%且砂質為主時，單級圓筒洗礦機即可滿足要求。粘土含量30-50%時，應選用槽式洗礦機。粘土含量超過50%或存在鐵質膠結時，需要兩級擦洗——第一級用槽式洗礦機粗洗，第二級用立式擦洗機強化分散。
操作參數優化
槽式洗礦機的關鍵參數是停留時間和軸轉速。停留時間通過傾斜角度調節，通常控制在3-5分鐘。轉速越高擦洗強度越大，但葉片磨損也越快。現場根據粘土脫除效果調整，以洗后礦樣用手搓捻無粘感為準。
洗礦水量的控制同樣重要。水量不足，礦漿濃度過高，粘土無法有效分散；水量過大，后續脫泥負荷增加。洗礦作業的礦漿濃度應控制在40-50%。
篩分在砂錫礦中承擔兩個任務：一是除去大粒度礫石，二是將物料按粒度分級，為后續重選做準備。
兩段篩分的標準配置

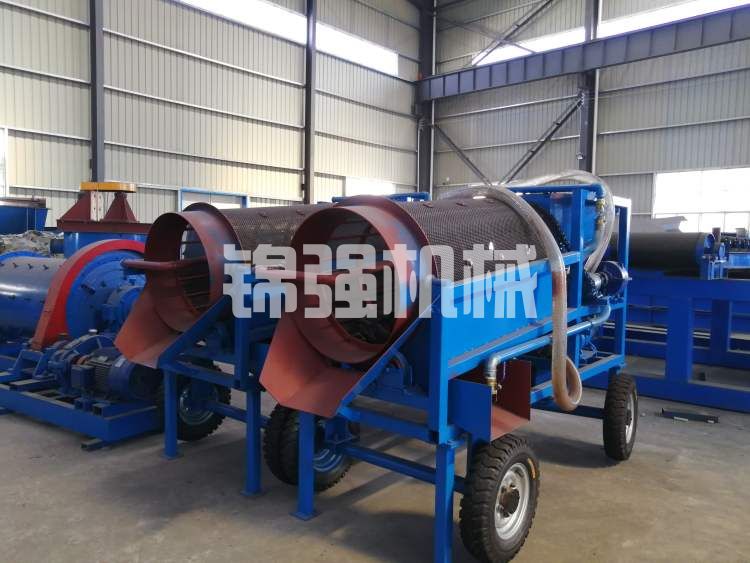

第一段篩分通常采用圓筒篩（又稱滾筒篩），位于洗礦機之后。篩孔40-60mm，篩上物為大塊礫石（含錫極低），直接丟棄或堆存。篩下物料進入第二段篩分。
第二段篩分采用直線振動篩或圓振動篩，配置兩層篩網：
| 篩層 | 篩孔尺寸 | 篩上產品 | 去向 |
|---|---|---|---|
| 上層 | 8-12mm | 粗粒礫石 | 丟棄或再洗 |
| 下層 | 2-4mm | 細粒砂礦 | 進入重選 |
| 篩下 | -2mm | 細砂礦漿 | 進入脫泥 |
這種分級的邏輯是：大于2mm的粗粒物料進入跳汰機，2mm以下物料進入螺旋溜槽或搖床。不同設備處理不同粒級，效率最大化。
篩網材質
砂錫礦磨蝕性強，普通鋼絲篩網壽命很短。推薦使用聚氨酯篩網，雖然單次采購成本高2-3倍，但使用壽命是鋼絲網的5-8倍。對于2-4mm細篩網，也可選用不銹鋼篩網，但要注意每班檢查磨損情況。
脫泥是砂錫礦流程中最容易被忽視但影響最大的環節。礦泥進入重選設備會導致三個惡果：
覆蓋重選設備的分選面（螺旋溜槽槽面、搖床床面），降低分選精度
增加礦漿粘度，阻礙錫石沉降
精礦品位被礦泥拉低
高效脫泥的標準流程
對于砂錫礦，單級脫泥往往不夠。推薦兩級脫泥配置：
第一級：水力旋流器組（Φ150或Φ250）
處理振動篩篩下礦漿，分離粒級控制在0.038-0.05mm。旋流器底流（+0.038mm）進入重選段，溢流（-0.038mm）進入第二級脫泥。
第二級：濃泥斗或傾斜板濃密機
處理旋流器溢流，進一步濃縮和脫除極細泥。底流（仍含微細粒錫石）進入離心選礦機回收，溢流（主要為尾礦泥）排入尾礦。
| 脫泥設備 | 分離粒度 | 處理能力 | 適用場景 |
|---|---|---|---|
| Φ150旋流器 | 0.045-0.075mm | 20-30m3/h·臺 | 標準脫泥 |
| Φ250旋流器 | 0.050-0.090mm | 50-80m3/h·臺 | 大處理量 |
| 濃泥斗 | 0.030-0.050mm | 100-200m3/h | 細泥濃縮 |
| 傾斜板濃密機 | 0.020-0.040mm | 80-150m3/h | 高效細泥脫除 |
脫泥效率的驗證
現場可用簡易方法驗證脫泥效果：取重選給礦樣和脫泥溢流樣，烘干后做篩析。重選給礦中-0.038mm含量應控制在15%以下，脫泥溢流中+0.038mm含量應低于5%。
脫泥后的物料按粒度分成三股，分別進入不同的重選設備。這是一體化設計中最體現“分級”思路的地方。
粗粒級（2-8mm）
采用跳汰機。砂錫礦中的粗粒錫石通常含量不高但顆粒大，跳汰機能快速回收這些“大塊頭”。配置一臺跳汰機即可，處理該粒級的全部物料。跳汰精礦品位可達40-50%，可直接作為最終精礦。
中細粒級（0.2-2mm）
采用螺旋溜槽。這是砂錫礦中金屬量的主要分布粒級。螺旋溜槽配置數量根據處理量確定，每臺處理能力6-10噸/小時（按干礦計）。螺旋溜槽產出精礦（品位3-6%）進入搖床精選。
細粒級（0.038-0.2mm）
有兩種選擇：
螺旋溜槽+搖床：先經螺旋溜槽粗拋尾礦，精礦再用搖床精選
直接上搖床：適合錫石粒度偏細、品位較高的礦石
微細粒級（-0.038mm）
采用離心選礦機。這一粒級在搖床上的回收率不到30%，但離心機可達到50-65%。離心機精礦錫品位3-8%，送入搖床再精選。離心機尾礦中錫品位已較低，可直接丟棄。
一體化重選段的連接方式
重選設備之間的銜接以“自流”為原則。螺旋溜槽和搖床布置在同一樓層，礦漿從螺旋溜槽出料口直接流入搖床給礦槽。離心機因處理的是稀礦漿，需要用砂泵輸送，但泵的揚程和流量需要與上下游匹配。
根據處理規模，砂錫礦一體化設計分為兩種典型方案。
方案A：中小型配置（年處理100萬立方米）
| 作業 | 設備配置 | 數量 | 處理能力 |
|---|---|---|---|
| 洗礦 | 圓筒洗礦機 Φ2.0×6m | 1臺 | 80-120m3/h |
| 篩分 | 圓筒篩（雙層） | 1臺 | 80-120m3/h |
| 脫泥 | Φ150旋流器組（4頭） | 1組 | 60-100m3/h |
| 粗粒重選 | 跳汰機 2LTC-6109/8T | 1臺 | 10-15t/h |
| 細粒重選 | 螺旋溜槽 5LL-1200 | 12臺 | 6-8t/h·臺 |
| 精選 | 搖床 LY-6S | 6臺 | 0.8-1t/h·臺 |
| 微細粒回收 | 離心選礦機 STL-40 | 2臺 | 15-20m3/h·臺 |
方案B：大型配置（年處理300萬立方米）
| 作業 | 設備配置 | 數量 | 處理能力 |
|---|---|---|---|
| 洗礦 | 槽式洗礦機 2.5×7.5m | 2臺 | 150-200m3/h·臺 |
| 篩分 | 香蕉篩 2.4×6.0m | 2臺 | 150-200m3/h·臺 |
| 脫泥 | Φ250旋流器組（8頭） | 2組 | 150-200m3/h·組 |
| 粗粒重選 | 跳汰機 JT-5 | 2臺 | 20-30t/h·臺 |
| 細粒重選 | 螺旋溜槽 5LL-1500 | 48臺 | 10-12t/h·臺 |
| 精選 | 搖床 LY-6S | 24臺 | 0.8-1t/h·臺 |
| 微細粒回收 | 離心選礦機 STL-80 | 8臺 | 25-35m3/h·臺 |
砂錫礦選礦是耗水大戶。洗礦、脫泥、重選每處理1立方米原礦需要耗水3-5立方米。一體化設計必須包含水循環系統。
分級水循環
洗礦和篩分用水可以采用濃密機回水
脫泥旋流器的給礦水應使用清水，以保證分離精度
搖床和螺旋溜槽的沖洗水可用回水，但水質要求懸浮物＜0.5g/L
濃縮與回水
尾礦漿進入高效濃密機（直徑15-25m），底流排入尾礦庫，溢流回水返回生產系統。回水利用率可達85-90%。
給礦量的穩定
洗礦機的給礦量波動會直接影響后續所有作業。原礦倉應設格篩（篩孔200-300mm）去除大塊，配振動給礦機均勻給料。給礦量波動范圍控制在±10%以內。
旋流器底流濃度的控制
旋流器底流濃度直接影響重選作業。濃度過高（>45%），螺旋溜槽分選效果下降；濃度過低（<15%），處理能力不足。通過調節旋流器給礦壓力和底流口直徑，將底流濃度穩定在25-35%。
洗礦機的清洗頻率
槽式洗礦機的葉片和襯板每班應檢查一次。粘土含量高時，葉片上會粘附泥團，需用高壓水槍沖洗。清洗頻率過低會導致處理能力明顯下降。
云南省某砂錫礦選礦廠，原工藝為：圓筒洗礦+振動篩+單一螺旋溜槽。存在三個問題：洗礦不徹底、無脫泥、微細粒錫石全損失。綜合回收率僅52%。
改造措施：
在圓筒洗礦后增加一臺槽式洗礦機，強化分散
振動篩后增加兩級脫泥（旋流器+濃泥斗）
增加離心選礦機回收微細粒錫石
改造后全流程回收率提升至78%，年增產錫金屬約45噸，改造投資280萬元，6個月收回成本。
砂錫礦選礦工藝：洗礦、篩分、脫泥與重選的一體化設計，本質上是“卡住每一粒錫石”的系統工程。洗礦要打散、篩分要分級、脫泥要干凈、重選要分粒級——四個環節環環相扣，任何一個環節掉鏈子，回收率都會打折扣。真正高效的一體化設計，是讓礦漿在整個流程中“順暢走到底”，錫石在每一個節點都有被捕獲的機會。
